Pompy zatapialne wyposażone w mechanizm rozdrabniający typu rozdrabniacz na wlocie do pompy. Jest to rozwiązanie dla pompowni ścieków, gdzie istnieje konieczność ich rozdrobnienia, w celu transferu rurą tłoczną o niedużej średnicy (poniżej 50 mm) lub w przypadku gdy potrzebne jest wysokie ciśnienie tłoczenia ścieków przy zachowaniu rozsądnych kosztów rozwiązania. Pompy z zasilaniem jednofazowym wyposażone są w układ dwukondensatorowy z wyłącznikiem odśrodkowym co znacznie zwiększa moment rozruchu pomp jednofazowych. Jest to ogromna zaleta techniczna, gdyż w przypadku standardowych konstrukcji pompy jednofazowe bardzo często blokują się przy starcie co staje się przyczyną ich uszkodzenia i spalenia silnika. Łożyskowanie pompy jest podwójne od strony wirnika, zapewniając znacznie większą odporność na obciążenia przy cięciu. Dodatkowo pompy EVAK są wyposażone w standardzie w automatyczne zabezpieczenia, nie tylko termiczne, ale także prądowe. Żeliwny korpus silnika zapewnia bardzo dobre odprowadzanie ciepła wytwarzanego przez silnik.

W zakresie pomp z rozdrabniaczem, konstrukcja pomp EVAK jest optymalna z technicznego punktu widzenia, co zapewnia wyjątkową trwałość i eliminację wad typowych konstrukcji.

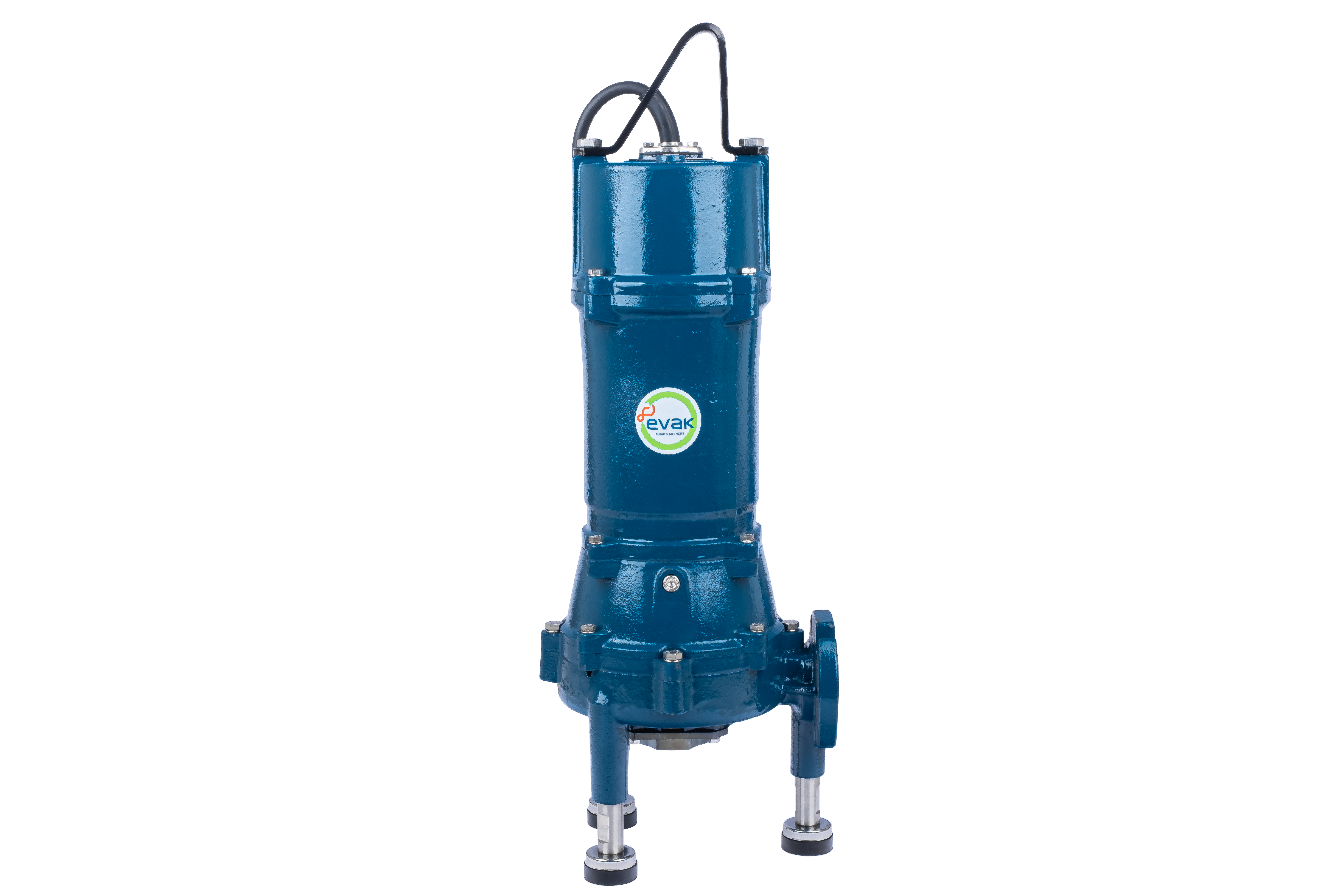

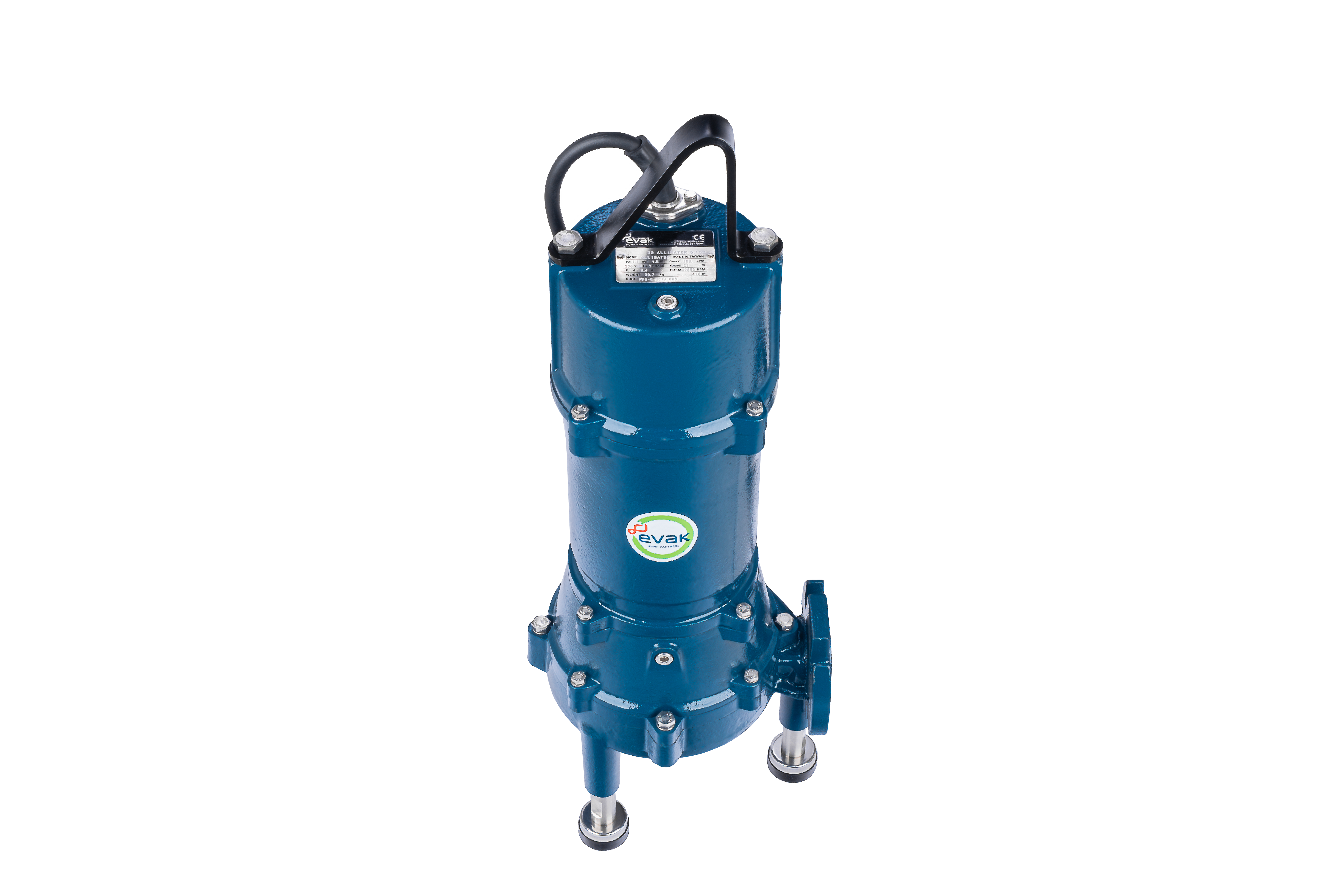

Pompa z rozdrabniaczem EVAK ALLIGATOR:

Jak skuteczna może być pompa z rozdrabniaczem ?

Opis typoszeregu:

• Zwarta i mocna konstrukcja
• Żeliwna obudowa z dobrym odprowadzaniem ciepła
• Potrójne łożyskowanie – podwójne łożyska od strony wirnika
• Podwójne uszczelnienie mechaniczne w komorze olejowej – SiC/SiC/Ca/Ce
• Wirnik półotwarty przeciwdziała gromadzeniu się sedymentów na wirniku
• Radialny mechanizm rozcinający ze stali nierdzewnej utwardzanej AISI 440C
• Układ elektryczny ze wzmocnionym momentem rozruchowym dla pomp 1~

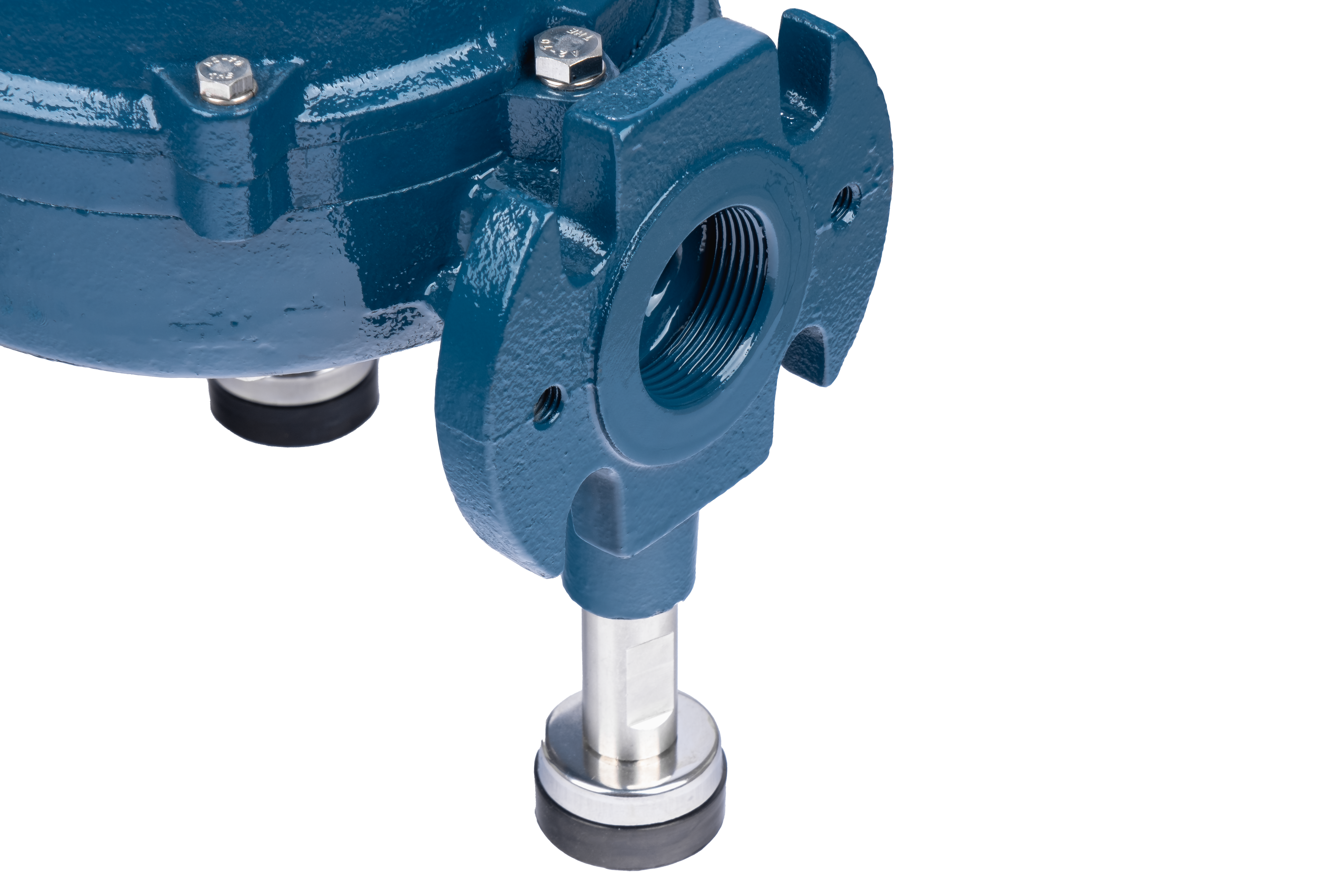

• Przyłącze tłoczne z gwintem wewnętrznym i kołnierzem, uniwersalne podłączenie (DN32 GW 1 ¼”, lub DN50 GW 2”)

Zastosowanie:

Do ścieków komunalnych i przydomowych z elementami włóknistymi i elementami wymagającymi rozdrobnienia lub tłoczenia rurą o niewielkiej średnicy na znaczne odległości.

• Ścieki komunalne
• Ścieki przydomowe
• Układy obiegu cieczy procesowej w przemyśle
• Układy płukania w rolnictwie i na oczyszczalni ścieków
• Fontanny i kaskady wodne
• Ścieki podczyszczone
• Urządzenia myjące

Specyfikacja produktu:

• Maksymalna temperatura cieczy: do 40°C
• Zasilanie: jednofazowe 230V i trójfazowe 400V, 50Hz
• Klasa izolacji silnika: F
• Klasa szczelności silnika: IP68
• Uszczelnienie wału: podwójne BURGMANN w kąpieli olejowej + dodatkowa ochrona antypiaskowa
• Zabezpieczenie: termiczne i prądowe typy KLIXXON (automatyczny reset i ochrona przed zablokowaniem)
• Wirnik: półotwarty z mechanizmem rozdrabniającym
• Wzmocniony układ rozruchowy (wyłącznik odśrodkowy) dla pomp 1~ przeciwdziała blokowaniu pompy przy starcie (kilkukrotnie większy moment rozruchowy) – odpowiednie rozwiązanie dla pomp 1~

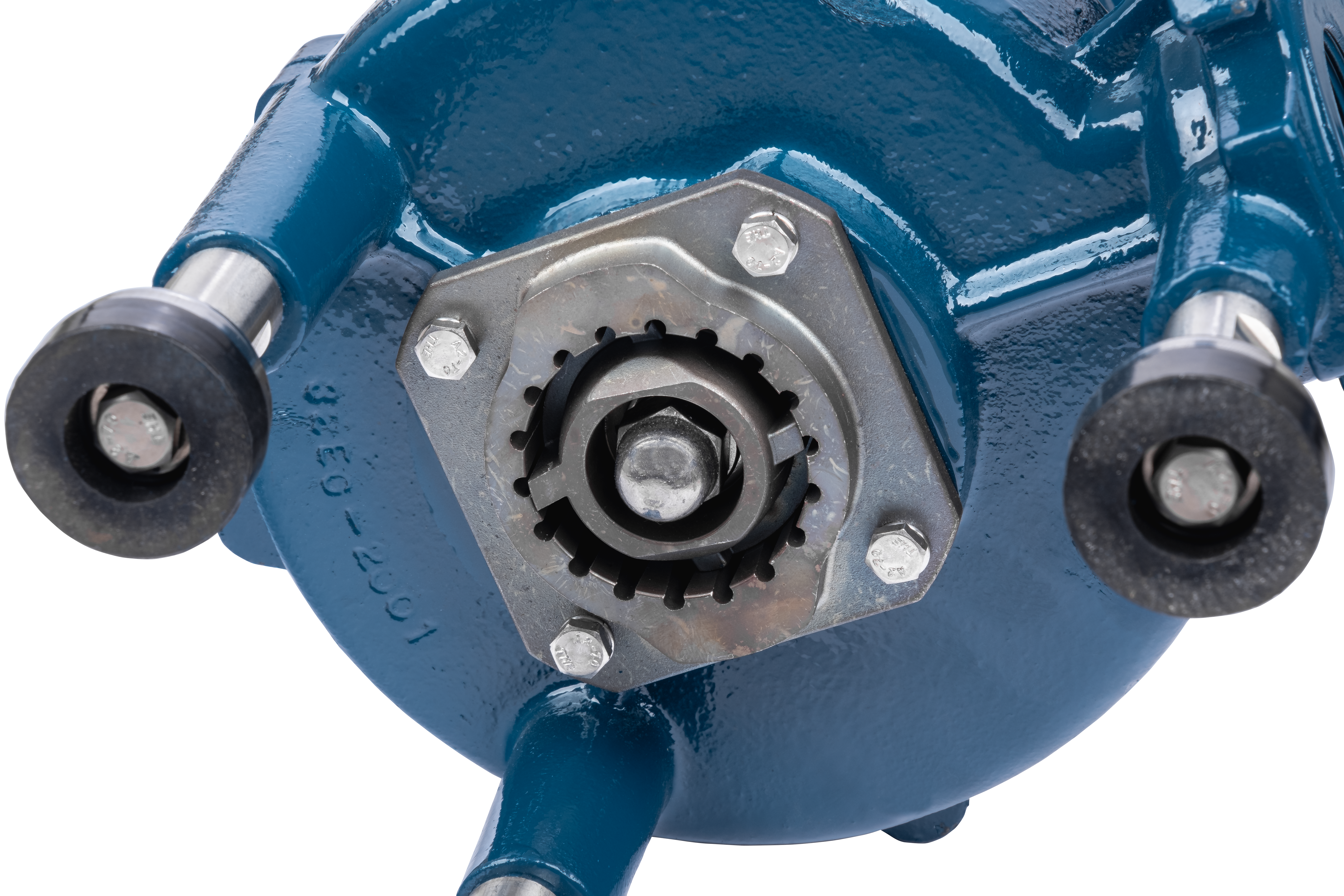

Mechanizm rozdrabniający:

• utwardzana stal nierdzewna AISI440C
• duża liczba punktów cięcia oznacza wolniejsze zużycie mechanizmu
• czteronożowy rozdrabniacz i odpowiednia długość rowków rozcinających
• dostępne zestawy naprawcze (rozdrabniacz + płyta tnąca)

Dane materiałowe:

• korpus pompy: żeliwo szare
• wirnik: żeliwo szare
• korpus silnika: żeliwo szare
• komora olejowa: żeliwo szare
• mechanizm rozdrabniający: stal nierdzewna utwardzona AISI440C
• uszczelnienie mechaniczne: podwójne SiC/SiC/Ca/Ce/NBR w inspekcyjnej komorze olejowej
• łożyska: kulowe, normowe – marka NTN
• zabezpieczenie termiczne i prądowe: KLIXXON
• wyłącznik odśrodkowy i wbudowany układ kondensatora dla pomp 1~

Dane techniczne:

Model pompy		Zasilanie	Moc pompy P2	Wydajność maksymalna l/min	Wysokość podnoszenia (m słupa wody)	Prąd znamionowy silnika A	Przyłącze tłoczne	Waga bez  kabla
32ALLIGATOR5.15S		1~, 230V	1,10	160,0	21,0	9,4	DN 32 GW 1 ¼”	29,4
32ALLIGATOR5.15SA*		1~, 230V	1,10	160,0	21,0	9,4	DN 32 GW 1 ¼”	29,4
32ALLIGATOR5.15T		3~, 400V	1,10	160,0	21,0	3,3	DN 32 GW 1 ¼”	29,4
32ALLIGATOR5.20S		1~, 230V	1,50	160,0	28,5	11,5	DN 32 GW 1 ¼”	32,0
32ALLIGATOR5.20SA*		1~, 230V	1,50	160,0	28,5	11,5	DN 32 GW 1 ¼”	32,0
32ALLIGATOR5.20T		3~,400V	1,50	160,0	28,5	4,5	DN 32 GW 1 ¼”	32,0
32ALLIGATOR5.30T		3~, 400V	2,20	160,0	31,0	4,7	DN 32 GW 1 ¼”	33,6
50ALLIGATOR5.50T		3~,400V	3,70	300,0	37,0	8,7	DN50 GW 2″	41,2
50ALLIGATOR5.75T		3~, 400V	5,50	300,0	46,0	12,5	DN50 GW 2″	46,2

A* – z wyłącznikiem pływakowym zintegrowanym z pompą

Charakterystyka pracy:

Wymiary pomp ALLIGATOR:

QG - oznacza wymiary wersji ze stopą sprzęgającą

Typ	A	A1	A2	B	B1	B2	H	H1	H2	H3
32ALLIGATOR5.15 (QG)	230 (445)	102	128 (300)	206	103	103	640 (630)	445 (432)	160 (150)	135 (50)
32ALLIGATOR5.20 (QG)	230 (445)	102	128 (300)	206	103	103	640 (630)	445 (432)	160 (150)	135 (50)
32ALLIGATOR5.30 (QG)	230 (445)	102	128 (300)	206	103	103	680 (670)	485 (472)	160 (150)	135 (50)
50ALLIGATOR5.50 (QG)	283 (500)	119	164  (337)	239	114	125	669 (637)	509 (477)	186 (154)	151 (29)
50ALLIGATOR5.75 (QG)	283 (500)	119	164  (337)	239	114	125	709 (667)	549 (517)	186 (154)	151 (29)

C.W.L. – minimalny poziom cieczy podczas ciągłej pracy L.W.L. – minimalny poziom cieczy podczas okresowej pracy QG – wymiary pompy w wariancie ze stopą sprzęgającą

Karta katalogowa pomp EVAK ALLIGATOR:

Wideo – prezentacja – pompy z rozdrabniaczem EVAK ALLIGATOR:

https://youtu.be/7cc-qVzr6Lc
